KBS-PT

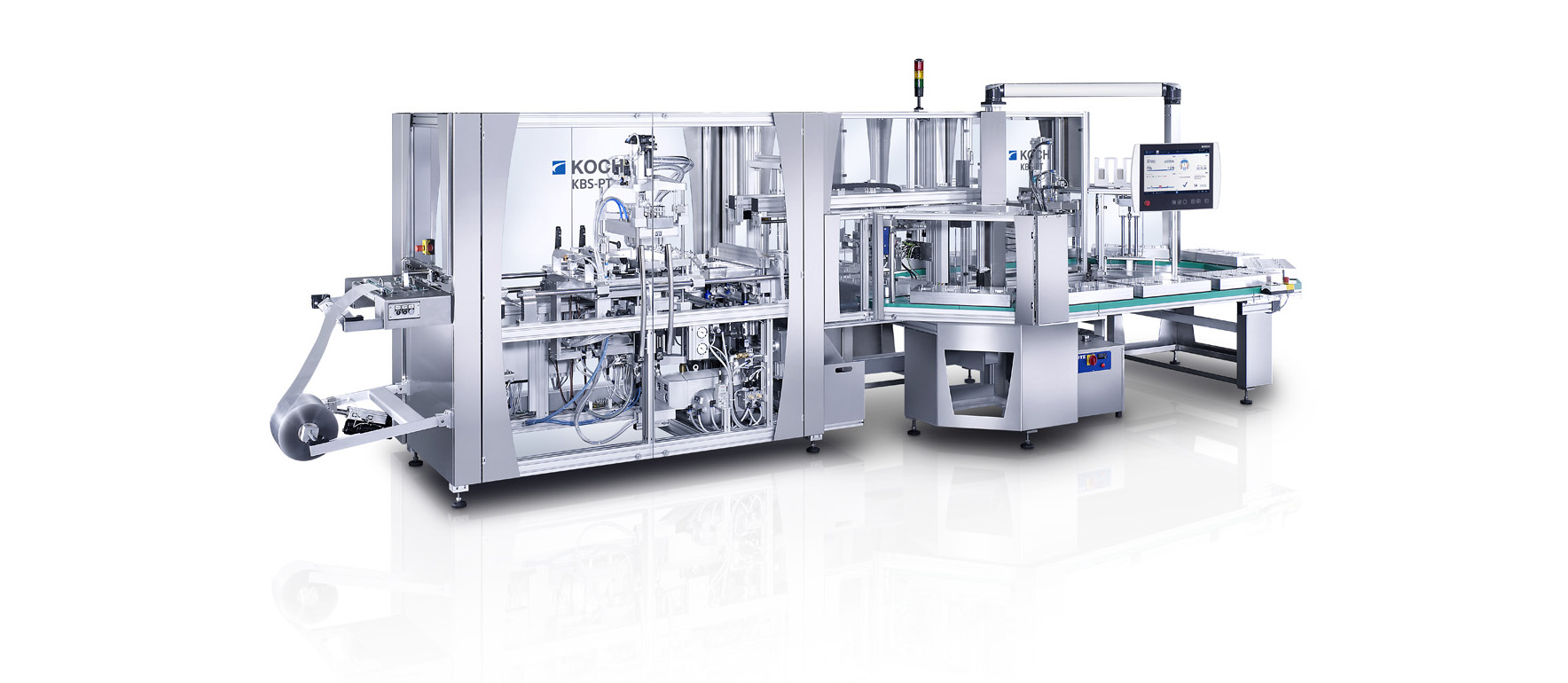

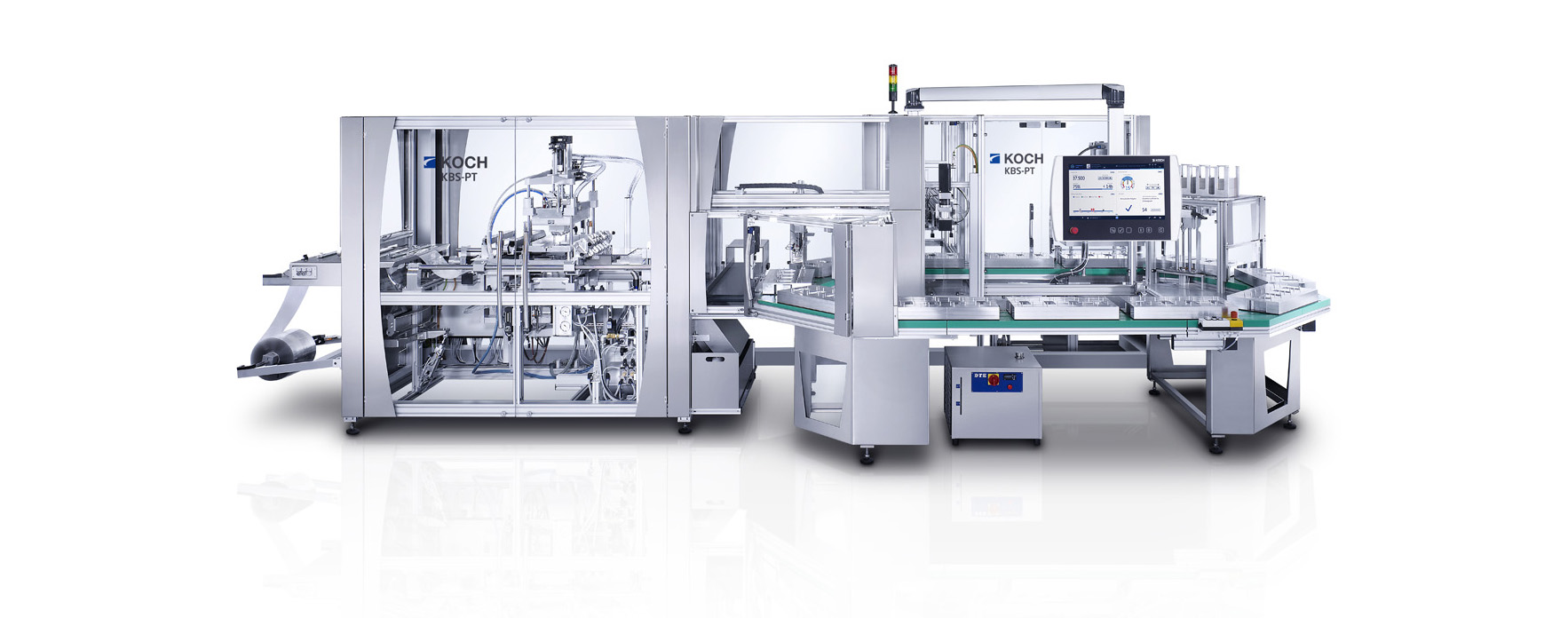

Blister linia KOCH KBS-PT

Pakowanie z przyszłością:

Linia do produkcji blistrów KBS-PT

Narzędzia formujące i zgrzewające są napięte pneumatycznie a co za tym idzie ich zmiana jest szybka i łatwa. Po zmianie narzędzia linia ustawia się automatycznie.

Rozszerzenie podstawowego wyposażenia oraz podajników produktu jest bezproblemowe. Linia może być używana jako kompletna blister linia oraz jako maszyna zgrzewająca wcześniej utworzone blistry  lub blistry Nurpack.

Jest kontrolowana przez  IPC z dotykowym ekranem. Proste i intuicyjne menu skraca czas treningu do minimum. Poprzez jasne komunikaty tekstowe oraz graficzne wykresy, operator ma cały czas całościowy ogląd stanu poszczególnych stacji.

Specyfikacje techniczne blister linii KB/KS

Maszyna formująca blistry	KB 25-50/47/2	KB NC
	KB 25-50/67/2	25-50/67/4*
Stacja formująca	2 kolumnowa stacja	4 kolumnowa stacja
Maks. Obszar formowania	250x500 mm	250x500 mm
Min. obszar formowania	100x50 mm	100x50 mm
Maks. Głęb. Formowania	47 lub 67 mm	67 mm
Grzanie kontaktowe	6 kW	6 kW
Podawanie folii	pneumatyczne	napęd servo
Ciśnienie pracy	5-6 bar	5-6 bar
Powietrza/cykl	ok. 16 l przy 6 barach	ok. 9 l przy 6 barach
Maks. Wydajność	18 cykli/min.**	20 cykli/min.**
Wartość podłączenia El.	ok. 7 kW	ok. 10 kW

*w tym szybka zmiana urządzenia z bocznym/poprzecznym wkładaniem narzędzia

** w zależności of formy blistra oraz jego rozmiaru

Jednostka transferowa blistrów	BU-PT-60/2	BU-PT-NC-60/2
Maks. Szer. transferu	600 mm	600 mm
Ilość szczypiec	2***	2***
Napęd	pneumatyczny	servomotor
Użycie powietrza/cykl	ok. 3,6 l przy 6 barach	ok. 1,5 l przy 6 barach
Ciśnienie pracy	5-6  bar	5-6  bar
Maks. wydajność	18 cykli/min.**	20 cykli/min.**

** w zależności of formy blistra oraz jego rozmiaru

*** wyposażenie podstawowe

• Maszyna zgrzewająca    KS-PT 32-60/10 KS-PT 32-60/12
• Maks. Obszar zgrzewania        320x600 mm
• Ilość palet zgrzewających   10 lub 12
• Transport palet    stopniowa skrzynia biegów, regulowana częstotliwościowo
• Grzanie zgrzewające   6 kW
• Maks. zgrzewanie  5kN (standard) lub 95kN (opcja)
• Ciśnienie pracy  5-6 bar
• Użycie powietrza/cykl  ok. 30 l przy 6 barach
• Wydajność  14 cykli/min.**
• Wartość podłączenia el.  ok. 7.3 kW

** w zależności of formy blistra oraz jego rozmiaru

Kompletna linia (możliwe kombinacje)

• KB 25-50/67/2 z KS-PT 32-60/10
• KB 25-50/67/2 z KS-PT 32-60/12
• KB-NC 25-50/67/4 z KS-PT 32-60/10
• KB-NC 25-50/67/4 z KS-PT 32-60/12
